拧紧机用电动主轴(拧紧轴) 系列号:ASD5 - 高精度ACE 拧紧过程控制 0-2000Nm
主要特征:
高精度控扭
拧紧过程完全控制
触摸屏显示、设置
最先进无刷电机
精密强壮传动机构
高可靠性
特长使用寿命
设置使用容易
可收集拧紧数据
丰富的扩展功能
容易组装成拧紧机

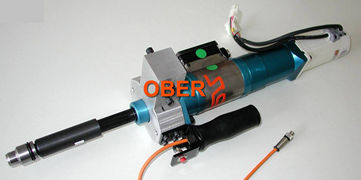

意大利OBER电动拧紧轴ACE系列--可编程序高精度拧紧装配

采用最先进的无刷电机驱动、精密强壮的传动机构、拧紧过程控制系统HQ-PRO。使用寿命特长,适合高精度、高要求、高频率的拧紧装配作业。只需设置拧紧程序即可使用,不需另外配置PLC或PC,但是,通过外接PLC/PC可以作更高要求、更复杂的应用。

扭力及转角控制精度:扭矩范围0.4-150Nm。

拧紧程序设置:通过触摸屏显示和输入,快速简便地设置拧紧程序,也可以经由安装在普通电脑上的编程软件进行。普通技术人员1-2天内就能学会拧紧程序的设置。

串行口RS232C一个,连接到上位控制器或者工业以太网,输出扭力数据或者设置程序参数。

拧紧轴带弹性可伸缩机构,自动柔性压取螺母;带法兰,很容易安装;很容易配置成单轴或者多轴应用。

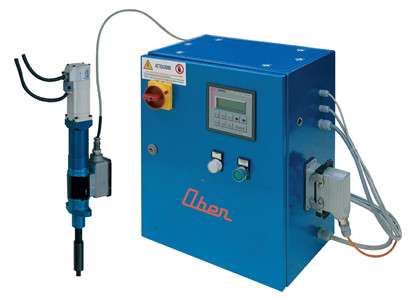

标准控制器:外形尺寸400x250x500mm,重量16kg,电源:单相AC220V。




应用:
很容易应用于自动拧紧机、单轴多轴拧紧机、拧松机,或者配合辅助操作摇臂、机械手、机器人使用;适用于需要精密控制拧紧扭力的应用,一般是硬连接;拧紧装配各类螺钉、螺母、螺栓,适合大部分工业装配使用:汽车及零部件装配、机器装配、机电设备、压缩机、发动机、家电、仪表、电子、各种零部件、交通工具及零部件、造船、航空、阀门、门窗等等;


更多资料:

提示:
主要选型参数是拧紧扭力、精度和转速。

选型帮助:
若选型有疑问,请完成此选型单(RTF格式),并向我们咨询。

其它:
- 可选配置扭矩校验仪
- 可选配置特殊机构,同时满足大扭力和高转速;

- 可选供应扭力数据显示、记录器
ELECTRIC SCREWDRIVING UNITS ACE
高精密电动拧紧主轴
- ACE系列



.
Code
编号
--
Torque
扭矩
No-load speed
空载转速
Stroke
伸缩行程
Square
方头
Weight
重量
-----
---
---
Nm
牛米
rpm
转/分钟
mm
---
Kg

10306801
--
0.96-8
500
25
3/8"
1.4

10306802
--
2.5-20
200
25
3/8"
1.5

10306803
--
4.2-35
110
25
3/8"
1.5

10306804
--
4.2-35
650
50
1/2"
5.4

10306805
--
9.6-80
230
50
1/2"
5.8

10306806
--
18-150
150
50
1/2"
5.8

10306801.1
--
0.96-8
500
25
3/8"
1.0

10306802.1
--
2.5-20
200
25
3/8"
1.2

10306803.1
--
4.2-35
110
25
3/8"
1.2

10306804.1
--
4.2-35
650
50
1/2"
4.9

10306805.1
--
9.6-80
230
50
1/2"
5.2

10306806.1
--
18-150
150
50
1/2"
5.2

- 噪音: 62dB(A).
- 方头 3/8" 或 1/2",或其他形式.
- 可以供应扭力数据显示、记录器(可选功能).
- 可以供应更大扭力的同类产品,欢迎咨询.

控制器触摸屏界面


ACE拧紧软件



多功能辅助操作摇臂
任意角度操作,消除九成以上的反作用力和工具重量


应用于多轴拧紧机

OBER多轴拧紧机OBER多轴拧紧机
